Гибочный станок PRESTIGE 3100-135 (Турция)

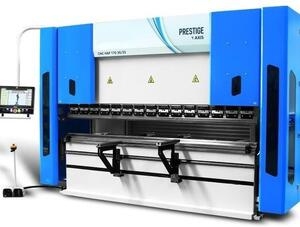

PRESTIGE 3100-135 — листогибочный пресс с числовым программным управлением турецкого производства. Оборудование используется для получения прямолинейных сгибов на листовых заготовках: при изготовлении корпусов, панелей, кронштейнов и других деталей по чертежам.

Как устроен гибочный пресс

Жёсткая стальная станина воспринимает нагрузку при гибке. Перемещением траверсы управляет электрогидравлическая система, а задний упор помогает позиционировать заготовку для последовательных операций. Программа задаёт параметры обработки и позволяет повторять согласованную последовательность сгибов в партии.

Моторизированная компенсация прогиба стола помогает настроить гибку длинных деталей. При переходе на другую толщину или материал корректируются программа и параметры инструмента. Результат зависит от сочетания металла, радиуса, длины гиба, пуансона и матрицы; усилие пресса само по себе не определяет допустимую толщину любого листа.

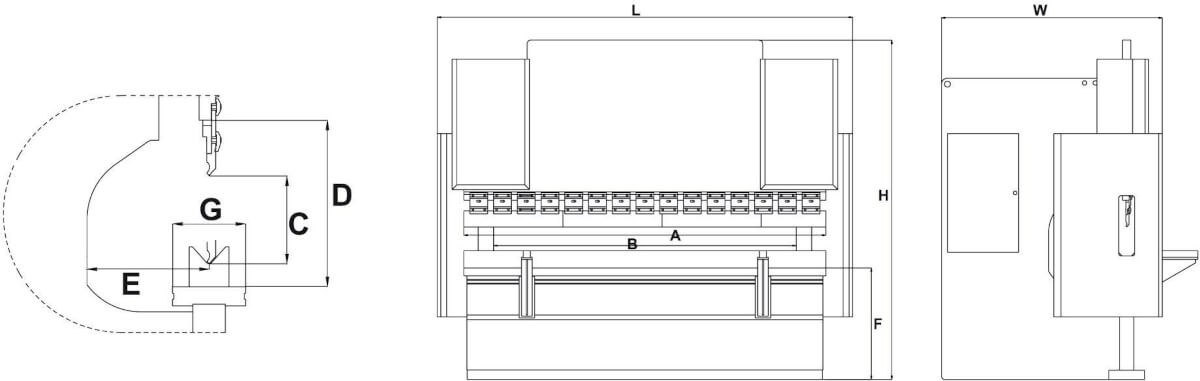

Основные технические характеристики

Инструмент и оснащение

В описании серии предусмотрены закалённый шлифованный пуансон, четырёхручьевая V-образная матрица и быстрозажимное крепление типа PROMECAM–AMADA. Конструкция включает выносную панель управления, опоры для заготовки и элементы защиты рабочей зоны.

Для серии указаны разные варианты ЧПУ и гидравлики. Комплектацию и доступные оси уточняют при согласовании конкретной операции; параметры позиционирования оборудования не следует автоматически принимать за допуск готовой детали.

Подготовка заказа на гибку

Передайте чертёж или эскиз с размерами, марку и толщину металла, количество деталей. Отметьте углы, радиусы, лицевую сторону и размеры, от которых зависит сборка. Для детали после раскроя нужно согласовать развёртку и расположение отверстий возле сгибов.

Подробнее об оформлении задания — в разделе гибки листового металла. Если нужны цилиндрические детали, ознакомьтесь также с вальцовкой. Вернуться к списку оборудования.
