Как заказать цилиндрическую обечайку: внутренний и наружный диаметр, толщина, длина, стык, овальность и сварка после вальцовки.
Вальцовка позволяет придать листу плавную радиусную форму. Типичный пример — цилиндрическая обечайка. В её заказе фраза «диаметр 500» недостаточна: нужно уточнить, по какой поверхности измеряется размер и каким должно быть изделие после соединения кромок.
Какие размеры указать
На чертеже обозначьте внутренний либо наружный диаметр, толщину и длину обечайки вдоль оси. Укажите материал и количество. Если деталь сопрягается с фланцем, крышкой или другой оболочкой, покажите посадочные размеры и допустимые отклонения.
Для незамкнутой радиусной детали вместо полного цилиндра задают радиус, длину дуги или угол сектора. Эскиз должен однозначно описывать форму, а не оставлять её на усмотрение исполнителя.
Стык и сварка влияют на результат
Согласуйте, нужна ли заготовка с открытыми кромками, сведённый стык или полностью сваренная обечайка. Продольный шов и операции после него могут влиять на форму, поэтому требования к готовому изделию определяются до раскроя.
- Отметьте расположение шва относительно отверстий и других элементов.
- Укажите требования к круглости и размерам торцов, если они критичны.
- Обсудите подготовку краевых участков и допустимую форму в зоне стыка.
- Передайте требования к герметичности и контролю, если они предусмотрены проектом.
Почему нельзя оценивать только толщину
Возможности станка зависят от сочетания материала, ширины листа, толщины и требуемого диаметра. Одно предельное значение не описывает все варианты работы. Даже если похожая обечайка уже изготавливалась, новую геометрию нужно проверить отдельно.
Расчёт плоской заготовки также следует согласовать с технологией. Простая подстановка наружного диаметра в формулу длины окружности без учёта толщины и условий изготовления способна дать неверную заготовку.
Что отправить для расчёта

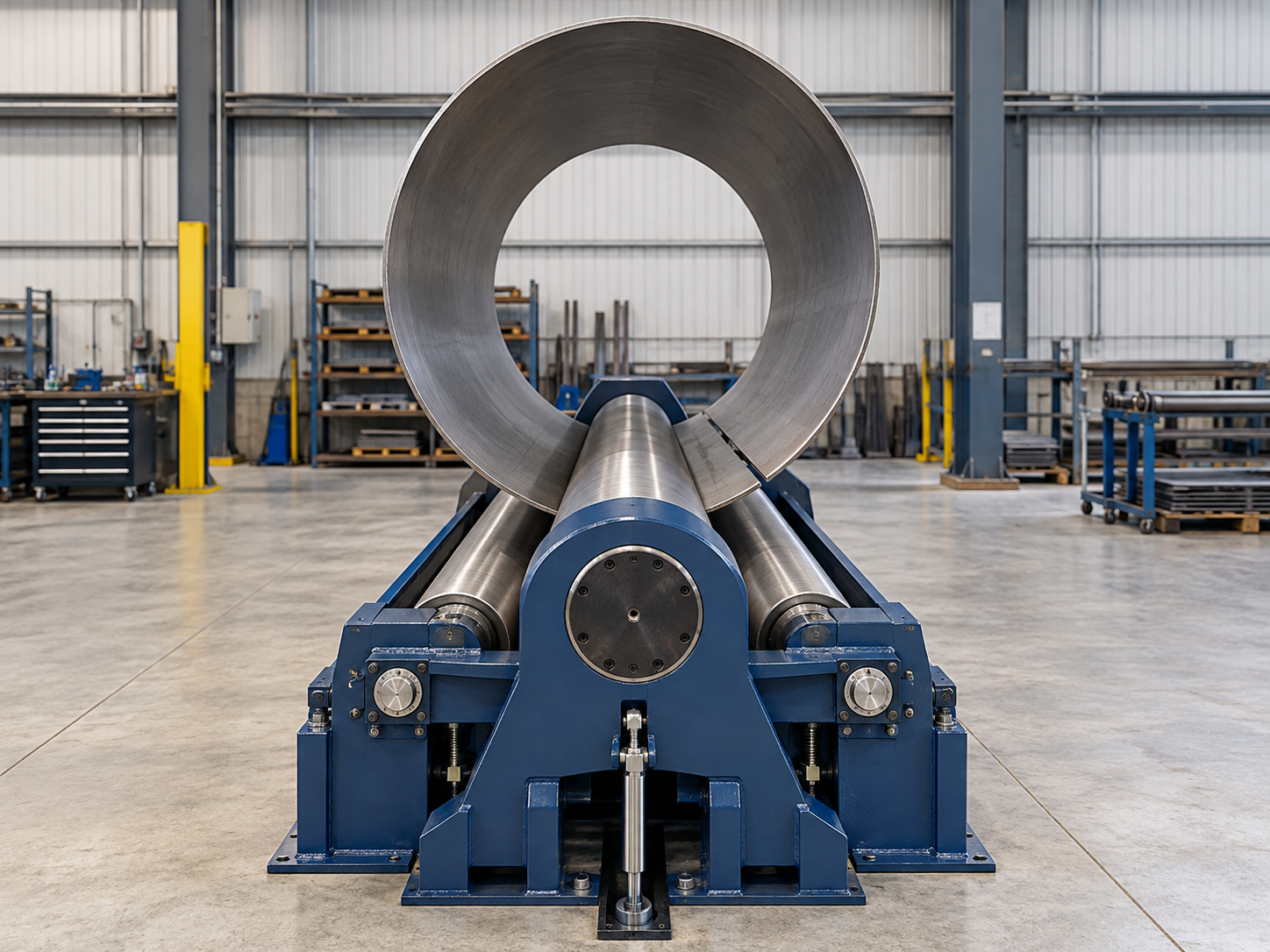

Для вальцовки металла в Санкт-Петербурге приложите чертёж, материал и требования к стыку. При необходимости включите раскрой и сварку. Иллюстрация к статье показывает принцип операции; возможность изготовления вашего изделия подтверждается после проверки задания.
Для расчёта заказа: 9036611@inbox.ru, +7 (812) 903-66-11. Производство: Санкт-Петербург, ул. Коммуны, 67, лит. АД.
